ATS/ATC 차상신호장치
ATS/ATC 차상신호장치는 열차의 안전운행이 목적인 자동열차정지장치(ATS: Automatic Train Stop)와 자동열차제어장치
(ATC: Automatic Train Control)를 통합한 시스템으로 최적의 신호장치를 구축하여 ATS와 ATC구간을 하나의 시스템으로
운용할 수 있습니다.

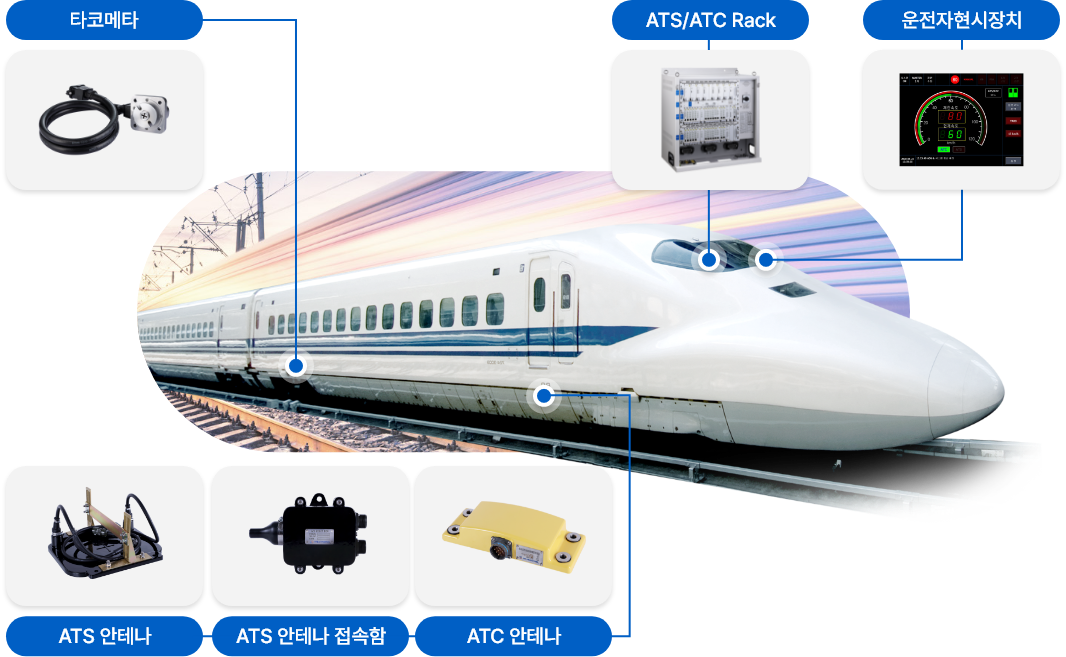

차상신호장치는 ATS/ATC Rack, 운전자현시장치(ADU), ATC Antenna, ATS Antenna, ATS Antenna 접속함, 타코메타로
구성되어 있습니다.
주요 제품
-
운전자현시장치(ADU)
운전실에 설치되어 차상 ATS/ATC Rack으로 부터 전송되는 정보에 따라 차량의 열차속도, 도어상태, 제한속도 등의 운전정보를 현시하고, 운전자에게 상황에 따른 청각적인 경고음을 알려줍니다.- 10.4” TFT LCD, Touch Screen
- 자동화면 밝기 조절, Self Test 기능
- USB를 이용한 S/W 업그레이드 및
로그정보 다운로드 기능
-
ATS/ATC Rack
1계(주 운영계), 2계(보조 운영계)의 이중계로 구성되어 ATC 및 ATS 기능을 제어하고 열차와 구성품 간에 상호 인터페이스를 합니다. -
ATC 안테나
전동차 전방 대차의 선두 차축 앞부분에 설치되며 레일을 통해 지상 신호설비로부터 전송되는 속도 코드 정보를 수신합니다. -
ATS 안테나
ATS 안테나는 지상의 제어지점에 있는 ATS 지상자와 응동해 변주신호를 ATS/ATC Rack에 전달하기 위한 장치입니다. -
ATS 안테나 접속함
ATS 안테나와 ATS/ATC Rack 간 중간 접속함 이며 배선의 설치 및 유지보수가 용이합니다. -
타코메타
차륜의 회전에 따라 펄스를 발생시키며, 신호장치는 타코메타의 펄스신호로 열차의
속도를 계산합니다.
주요 기능
-
01
운행기록기능
열차 운행중에 발생된 각종 운행 이벤트는 메모리에 저장되어 고장발생시 원인 파악이 용이하며 유지보수 업무에 활용이 가능합니다. 전용 소프트웨어를 이용하여 LAN으로 정보를 다운로드 할 수 있습니다. ADU에는 본체로부터 전달 받은 신호와 열차속도 등의 정보를 주기적으로 기록하는 대용량 메모리를 가지고 있으며 저장된 정보는 전용 소프트웨어를 이용하여 확인이 가능합니다.
-
02
사용자 인터페이스
10.4” Touch TFT-LCD에 제한 속도 등의 운전정보를 현시하고 운전자에게 상황에 따른 청각적인 경고음을 알려줍니다. 운전자가 비상 운전, 15Km/h 운전, 출발 전
시험 등을 화면 터치로 조작할 수 있습니다. -
03
열차의 주행속도 연산
타코메타로부터 발생한 신호와 설정된 차륜경으로 속도를 연산합니다.
-
04
이중계 설계
이중계 설계가 적용되어 운행 중인 운행계의 고장 시 대기중인 계로 자동
절체되어 운행이 가능합니다. -
05
출발 전 자가진단 시험
차량이 기지에서 출발하기 전에 가상의 운행 시퀀스대로 ATS/ATC 장치를 동작시켜 신호, 제동 장치 이상 유무를 사전에 파악하여 열차의 안전운행을 확인하기 위한 시험기능을 제공합니다.
-
06
ATS, ATC 기능
점제어 다 변주, 연속 속도조사 방식의 ATS 기능과 지상 연속 속도코드 조사 방식의 ATC 기능을 통합하였습니다. ATS • ATC 신호 체계간 자동절환 및 수동절환 기능이 있습니다.
적용 사례
-
국내- 한국철도공사 전동차량
- 서울교통공사 전동차량
