사업 소개
rFID ADS
자동절환장치

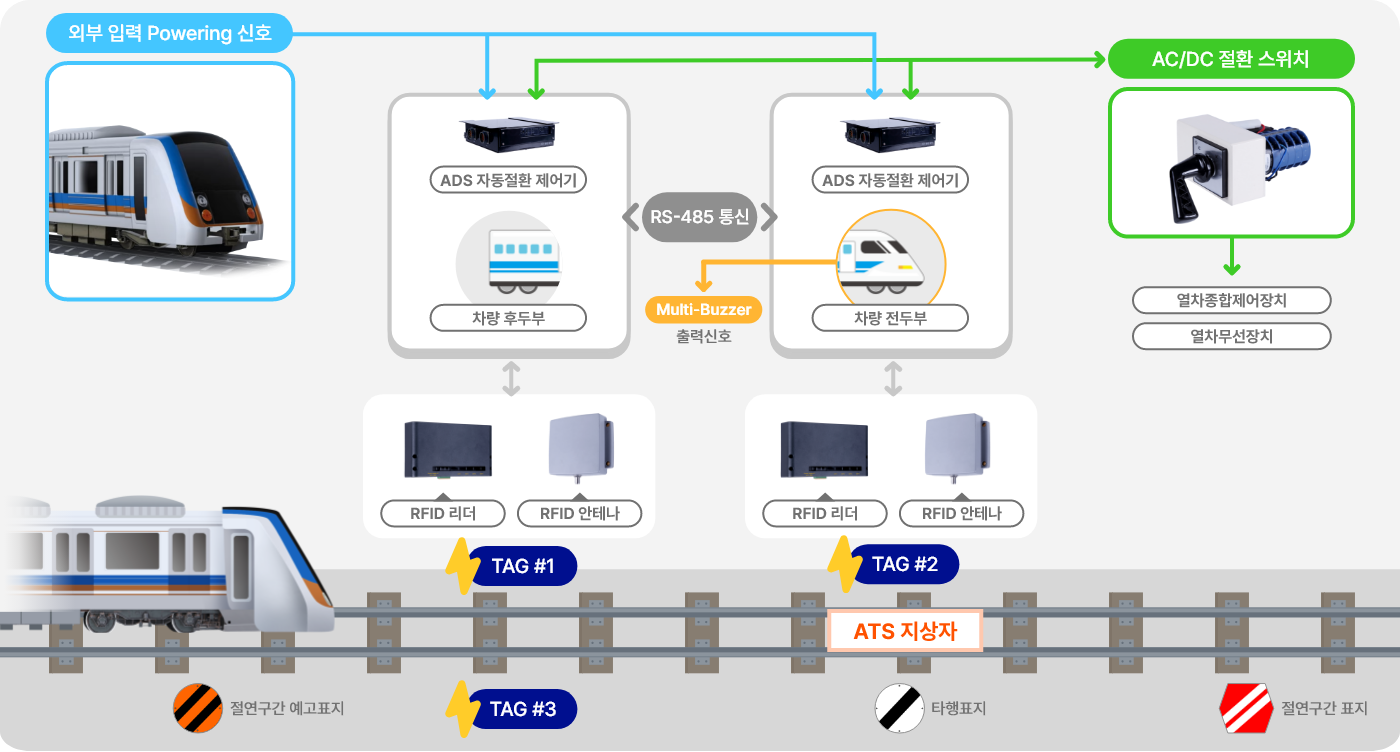

RFID ADS 자동절환장치는 RFID를 이용하여 차량이 AC/DC 절연구간 진입 시 AC/DC 절연구간에 설치된 RFID Tag 정보를 감지하여 AC에서 DC 또는 DC에서 AC로 전원 방식을 자동절환하는 기능을 수행합니다.
자동절환장치는 ADS 자동절환 제어기, RFID 리더, RFID 안테나, RFID Tag, CAM Switch Box로 구성되어 있습니다.
주요 제품
-
ADS 자동절환 제어기
RFID 리더로부터 받은 RFID Tag 감지 정보와 차량 입력 신호 조건에 따라 AC에서 DC, DC에서 AC로 자동절환 출력신호를 제어하는 장치입니다. -
RFID 리더
절연구간에 설치된 RFID Tag 감지 시 Tag의 정보를 처리하여 ADS 제어기로 감지된 Tag 정보를 전달하는 장치입니다. -
RFID 안테나
RFID 리더와 연결되며, 해당 주파수를 출력하여 RFID Tag 감지 시 수신되는 RFID 정보를 RFID 리더로 전송하는 안테나입니다. -
RFID Tag
RFID Tag는 절연구간 지상에 설치되며 Tag 정보를 RFID 안테나로 출력하는 기능을 합니다. -
AC/DC 절환 스위치
ADS Controller로부터 받은 AC, DC 절환 출력 신호에 따라 CAM Switch를 AC 또는 DC 상태로 절환하는 스위치입니다.
(캠 스위치)
주요 기능
-
01
이중계 설계
전두차량과 후부차량에 각각 설치된 RFID 리더의 RFID Tag
감지 정보를 이중계 처리하여 AC/DC 자동절환 기능을 수행합니다. -
02
출력신호 Check Back
입력 확인
ADS Controller는 AC/DC 절환 출력 신호를 Feed
Back 입력 받아 AC/DC 절환 출력 동작이 정상적으로 출력
되었는지를 확인합니다. -
03
자체 기능시험
TEST 모드로 시험용 RFID Tag를
감지 시켜 AC/DC 자동절환동작 기능을 확인할 수 있습니다. -
04
절연구간 진입 방송
신호 출력
AC/DC 절연구간에서 RFID Tag
감지 시 운전실에 설치된 멀티부저로 절연구간 진입 경고 방송 신호를 출력
하는 기능을 수행합니다. -
05
운행로그 저장
차량으로부터 입력, 출력 신호 정보와 RFID Tag 감지정보, ADS 자동절환
제어기의 통신 상태 정보, RFID ADS 자동절환장치 오류정보를 저장하는 기
능을 수행합니다.
적용 사례
-
국내- 한국철도공사 전동차량
- 서울교통공사 전동차량
